Realizacja
Świnoujście, Gdynia · 2018Telewizja na promach: DVB-T i IPTV
Telewizja pokładowa na promach pasażerskich: DVB-T na kilku jednostkach, a na jednej IPTV, bo nie miała kabli koncentrycznych i nie dało się ich dołożyć.
Zakres
- anteny satelitarne na pokładzie górnym wraz z układem śledzenia
- stacja czołowa z modulatorami; DVB-T na kilku jednostkach
- IPTV na jednostce bez kabli koncentrycznych, po zastanej sieci LAN
- rozprowadzenie do kabin załogowych, kabin pasażerskich i części wspólnych
- szafa teletechniczna z krosownicą i okablowaniem
- pomiar widma i poziomów sygnału po uruchomieniu
Jak to wyglądało
Telewizja na statku wygląda z zewnątrz jak telewizja w budynku: jest antena, jest stacja czołowa, są odbiorniki. Różnica jest jedna i przesądza o całej instalacji: budynek stoi, a prom płynie. Antena musi trzymać satelitę przy zmiennym kursie i przechyle, a sygnał ma dojść tam, gdzie ludzie spędzają czas: do kabin i do przestrzeni wspólnych.
Odbiór, który nadąża za jednostką

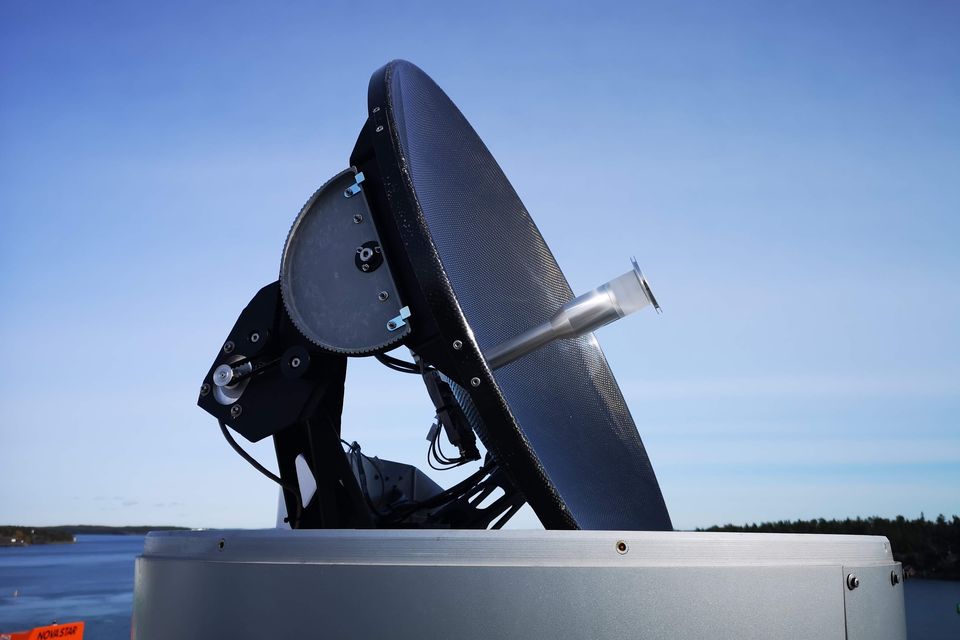

Na pokładzie górnym stanęły anteny satelitarne z układem śledzenia. Pod kopułą nie ma nieruchomej czaszy, tylko czasza na mechanizmie, który poprawia ustawienie w trakcie rejsu.
Tej części pracy nie widać na żadnym zdjęciu z daleka: kopuła wygląda tak samo, gdy działa i gdy stoi. Rozstrzyga dopiero obraz w kabinie w połowie trasy.
Stacja czołowa i rozprowadzenie
Sygnał z anteny wchodzi do stacji czołowej w szafie teletechnicznej i stamtąd rozchodzi się po jednostce. Na kilku promach poszedł drogą standardową: DVB-T po istniejącej instalacji antenowej.

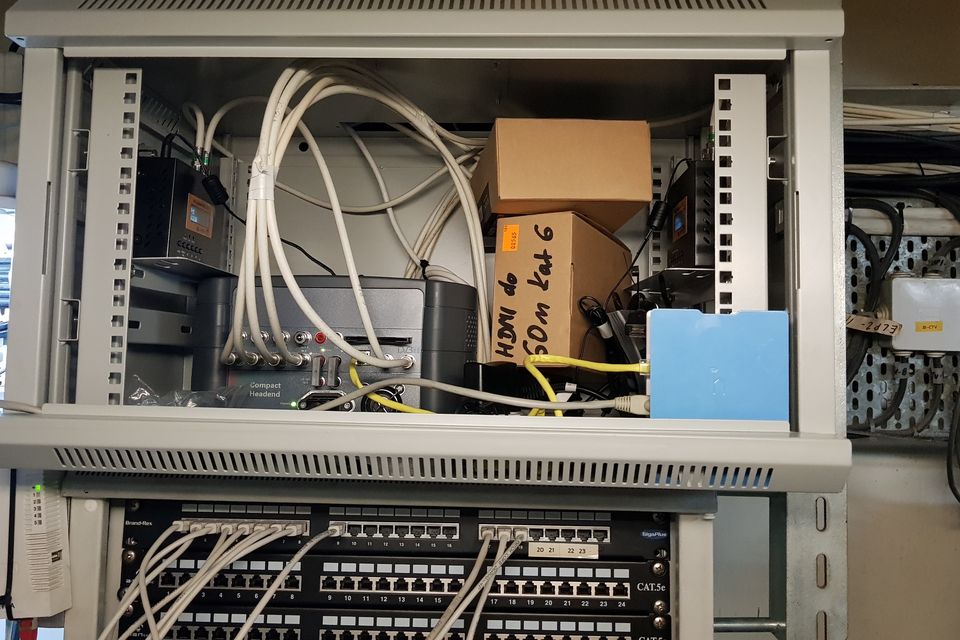

W szafie stoi też krosownica i okablowanie rozprowadzające. Ta część decyduje, czy przy kolejnej modernizacji wystarczy przełożyć kabel, czy trzeba wchodzić w konstrukcję.
Jedna jednostka bez kabli koncentrycznych i co z tym zrobiliśmy
Na jednym promie DVB-T nie wchodziło w grę: jednostka nie ma kabli koncentrycznych, a jej instalacji nie dało się przebudować. Na statku w eksploatacji nie kuje się grodzi, żeby przeciągnąć nową magistralę antenową.

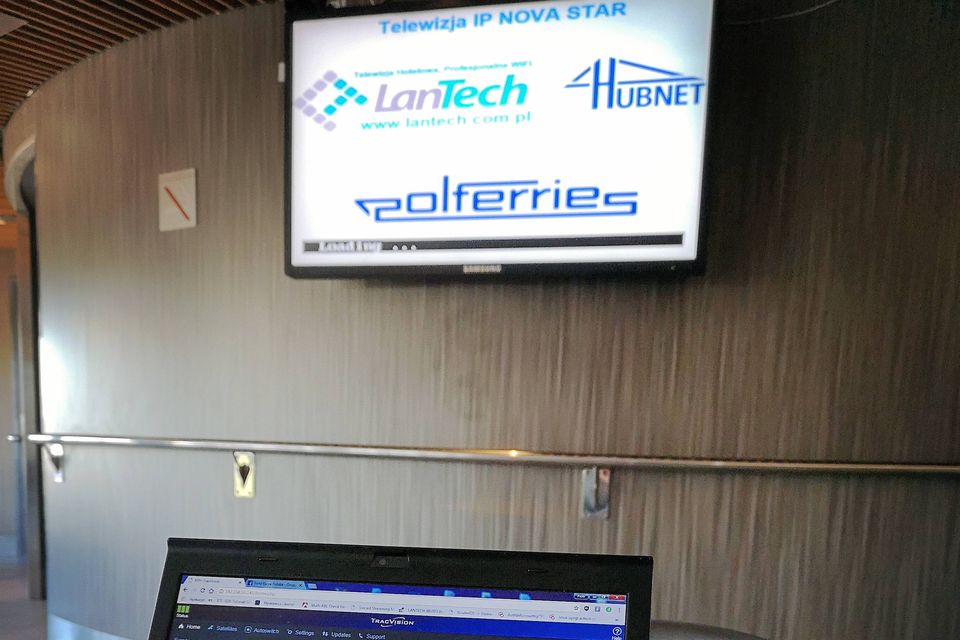

Rozwiązaniem było IPTV po sieci, która już tam była. Telewizja poszła istniejącą infrastrukturą LAN, tą samą, którą jednostka miała do innych celów. Zamiast układać brakujące okablowanie, wykorzystaliśmy to, które istnieje.
To jest przykład reguły, która wraca u nas przy każdym starszym obiekcie: technologię dobiera się do tego, co zastane, a nie odwrotnie. Wybór IPTV nie był tu modernizacją dla samej modernizacji, tylko jedyną drogą, która nie wymagała przebudowy statku.
Dokąd to dochodzi
Do kabin załogowych, kabin pasażerskich i części wspólnych. Załoga mieszka na jednostce tygodniami, więc jej kabiny są równoprawną częścią instalacji, a nie dodatkiem do części pasażerskiej.
Pomiar, nie „działa”

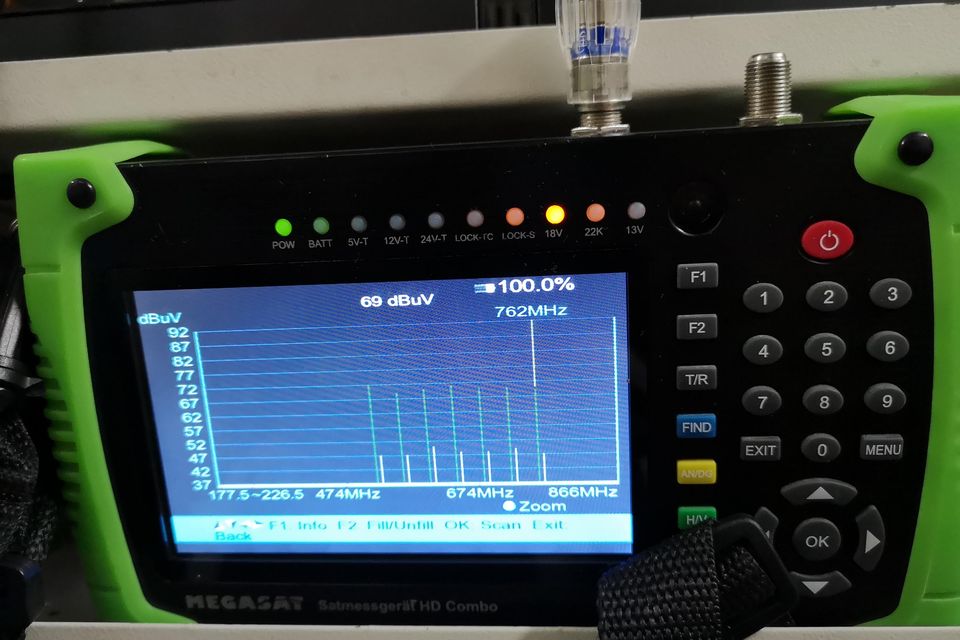

Po uruchomieniu każdy punkt został zmierzony: widmo i poziom sygnału, miernikiem, a nie wzrokiem na obrazie. Instalacja, która „działa”, potrafi działać na granicy, a pierwszy sztorm albo pierwsza wymiana odbiornika wyprowadza ją poza tę granicę. Zmierzony zapas jest jedyną odpowiedzią, którą da się sprawdzić później.
